    • 方案概述

      低损耗材料介电性能测试系统测试频率范围可达0.8GHz~170GHz，可实现低损耗材料复介电常数高精度测试。系统由矢量网络分析仪、测试夹具、连接器及系统软件等组成，根据用户不同频率测试需求，可选用开放同轴谐振腔、分体谐振腔、准光学谐振腔三种不同测试夹具进行测试。

      低损耗材料介电性能测试系统采用谐振法进行测试，具有测试精度高、速度快、测试便利等优点，采用一腔多模点频测试，可实现同一腔体宽频带内多频点介电性能测试功能。


    • 功能特点

      • 主要特点

        测试精度高、速度快

        系统配置简单、易操作

        测量软件简单易用，自动化程度高

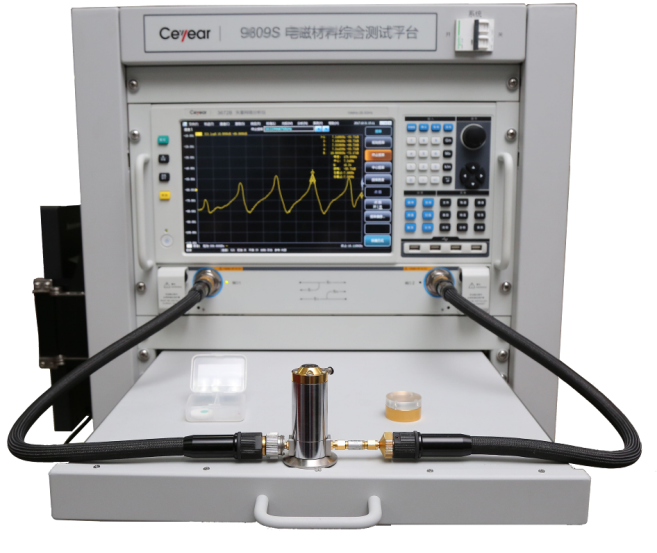

      • 开放同轴谐振腔测试方法

        开放同轴谐振腔测试法根据用户需求可选用0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz、1GHz/3GHz/5GHz/7GHz/9GHz、2GHz/6GHz/10GHz/14GHz/18GHz三种规格腔体进行测试。开放同轴谐振腔操作方便，样品要求低，仅需将样品加工成1cm见方以上、表面光滑的方片即可，样品放置在谐振腔顶端。该方法特点是测试方便，可在一定频带内完成多个频点的高精度测试。

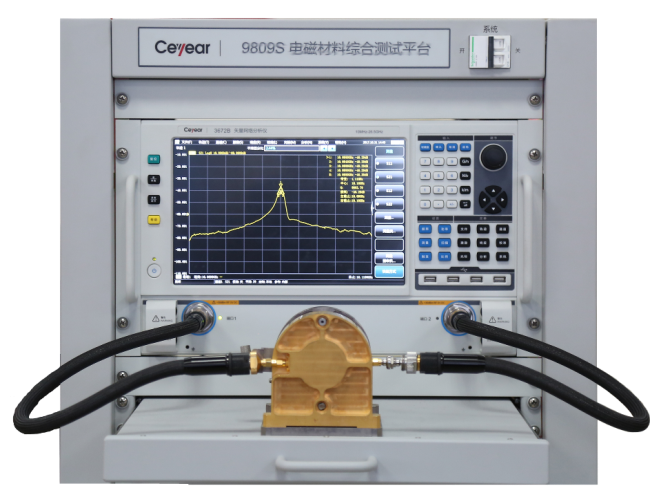

      • 分体谐振腔测试方法

        分体式谐振腔为两个对称半圆柱结构，待测试样品加工成平板状放置在两个半腔之间。利用加载样品前后谐振特性参数改变进行计算得到材料相对介电常数和损耗角正切。分体谐振腔为单点频测试谐振腔，可根据用户测试频点需求定制腔体。


      • 准光学谐振腔测试方法

        准光学谐振腔测试平台为开放式结构，具有超宽频带（12GHz~170GHz）测试的优点，在损耗测量精度上具备更大优势。根据用户不同测试频率需求可选配不同配置的准光学谐振腔测试平台。


      • 微扰谐振腔测试方法

        测试采用圆柱微扰谐振腔测试夹具，谐振腔测试为单点频测试，测试样品为长条形圆柱或矩形条，根据用户需求定制测试频点，最高频率可到20GHz。


      • 系统软件

        低损耗材料介电性能测试系统软件可以在0.8GHz~170GHz频段多频点测量固体介质材料的介电常数、损耗角正切等电性能参数，软件可自动进行多频点识别测试。


      • 测试方法选择功能

        根据选用的测试方法的不同，会进行相应方法的测试参数设置及校准提示。

      • 介电性能计算功能

        根据空腔及加载样品后的S参数，可对低损耗类样品的Q值及频率进行识别并提取，顺利获得软件实现宽频带下对样品多频点计算功能。


    • 典型应用

      低损耗材料介电性能测试系统测试精度高、测试频带宽，可广泛运用于航空航天、通信、电子等领域电子材料介电性能测试。




      技术规范

                          技术指标

      功能要求

      开放同轴谐振腔法

      分体谐振腔法

      准光学谐振腔法

      微扰谐振腔法

      频率范围

      0.8GHz~18GHz

      5GHz~20GHz

      12GHz~170GHz

      1GHz~20GHz

      测试参数

      相对介电常数、介电损耗角正切

      工作方式

      多频点测试

      单频点测试

      多频点测试

      单频点测试

      相对介电常数测量范围

      1~30

      相对介电常数测量精度

      ±1%（典型值）

      损耗角正切测量范围

      0.1-0.001

      0.01-0.0001

      0.01-0.0001

      0.01-0.0005

      被测材料类型

      均匀平板状固体材料

      		杆状固体材料

      材料尺寸

      长度1~2cm方片

      直径50mm圆片，厚度＜2mm

      直径50mm圆片

      根据测试频点确定



      订货信息

      主机：

      矢量网络分析仪系列

      标配

      序号

      名称

      说明

      1

      矢网校准测试电缆

      连接矢量网络分析仪和测试夹具

      2

      3.5mm力矩扳手

      固定连接器、电缆连接接头

      3

      测量软件

      控制测试设备，计算、显示测试结果

      4

      用户手册

      仪器快速使用入门



      选件

      序号

      名称

      功能

      1

      开放同轴谐振腔Ⅰ

      测试频点0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz

      2

      开放同轴谐振腔Ⅱ

      测试频点1GHz/3GHz/5GHz/7GHz/9GHz

      3

      开放同轴谐振腔Ⅲ

      测试频点2GHz/6GHz/10GHz/14GHz/18GHz

      4

      真空泵

      用于开放同轴谐振腔吸附测试样品

      5

      开放同轴校准件

      开放同轴校准

      6

      准光学谐振腔

      测试频率20GHz~50GHz

      7

      准光学谐振腔

      测试频率20GHz~75GHz

      8

      准光学谐振腔

      测试频率20GHz~110GHz

      9

      准光学谐振腔选件

      测试频率12GHz~24GHz

      10

      准光学谐振腔选件

      测试频率110GHz~170GHz

      11

      扩频控制机

      本振中频分配

      12

      扩频电缆

      连接扩频控制机、电缆、矢量网络分析仪

      13

      S参数模块

      扩频测试模块，50GHz~75GHz

      14

      S参数模块

      扩频测试模块，75GHz~110GHz

      15

      S参数模块

      扩频测试模块，110GHz~170GHz

      16

      发射模块

      发射模块，50GHz~75GHz

      17

      接收模块

      接收模块，50GHz~75GHz

      18

      发射模块

      发射模块，75GHz~110GHz

      19

      接收模块

      接收模块，75GHz~110GHz

      20

      发射模块

      发射模块，110GHz~170GHz

      21

      接收模块

      接收模块，110GHz~170GHz

      22

      分体谐振腔

      单频点测试

      23

      2.4mm/3.5mm—JJ转接器

      用于连接电缆与同轴谐振腔

      24

      2.4mm/3.5mm—KJ转接器

      用于连接电缆与同轴谐振腔

      25

      微扰谐振腔

      单频点测试杆状样品

      26

      准光腔标准参考测试样品

      验证腔体介电测试性能
