技术规范
3671C/D/E技术规范
频率特性 | ||
频率范围 | 100kHz～14/20/26.5GHz | |
频率分辨率 | 0.1Hz | |
频率准确度 | ±1×10-7（23℃±3℃） | |
端口输出特性 | ||
最大输出功率 | 两端口机型 | 四端口机型 |
+5dBm （100kHz～10MHz） +15dBm （10MHz～4GHz） +15dBm （4GHz～10GHz） +10dBm （10GHz～14GHz） +9dBm （14GHz～20GHz） +6dBm （20GHz～24GHz） 0dBm （24GHz～26.5GHz） | +3dBm （100kHz～10MHz） +13dBm （10MHz～4GHz） +10dBm （4GHz～10GHz） +4dBm （10GHz～14GHz） +3dBm （14GHz～20GHz） -2dBm （20GHz～24GHz） -6dBm （24GHz～26.5GHz） | |
功率扫描范围 | 40dB（100kHz～10MHz） 45dB（10MHz～20GHz） 40dB（20GHz～26.5GHz） | 40dB（100kHz～10MHz） 38dB（10MHz～20GHz） 34dB（20GHz～26.5GHz） |
网络参数特性 | ||
系统动态范围 （10Hz中频带宽） | 两端口机型 | 四端口机型 |
102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 133dB （4GHz～10GHz） 125dB （10GHz～14GHz） 124dB （14GHz～20GHz） 120dB （20GHz～24GHz） 115dB （24GHz～26.5GHz） | 102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 130dB （4GHz～10GHz） 120dB （10GHz～14GHz） 119dB （14GHz～20GHz） 115dB （20GHz～24GHz） 110dB （24GHz～26.5GHz） | |
有效方向性 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | |
有效源匹配 | 40dB（100kHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～26.5GHz） | |
有效负载匹配 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | |
反射跟踪 （1kHz中频带宽） | ±0.04dB（100kHz～100MHz） ±0.05dB（100MHz～20GHz） ±0.05dB（20GHz～26.5GHz） | |
传输跟踪 （1kHz中频带宽） | ±0.10dB（100kHz～100MHz） ±0.08dB（100MHz～20GHz） ±0.10dB（20GHz～26.5GHz） | |
其他 | ||
幅度迹线噪声 （-5dBm，1kHz中频带宽） | 0.010 dB rms（100kHz～50MHz） 0.005 dB rms（50MHz～500MHz） 0.001 dB rms（500MHz～14GHz） 0.001 dB rms（14GHz～20GHz） 0.002 dB rms（20GHz～26.5GHz） | |
相位迹线噪声 （-5dBm，1kHz中频带宽） | 0.100 deg rms（100kHz～50MHz） 0.040 deg rms（50MHz～500MHz） 0.030 deg rms（500MHz～14GHz） 0.040 deg rms（14GHz～20GHz） 0.040 deg rms（20GHz～26.5GHz） | |
中频带宽 | 1Hz～30MHz | |
幅度显示分辨率 | 0.001dB/div | |
相位显示分辨率 | 0.01°/div | |
参考电平幅度 设置要求值 | -500～+500dB | |
参考电平相位 设置要求值 | -500～+500° | |
扫描时间 | 43ms（全频段扫描，201点，600kHz中频带宽，校准关，典型值） | |
最大扫描点数 | 200001点 | |
一般特性 | ||
端口接头形式 | 3.5mm（阳头） | |
系统阻抗 | 50欧姆 | |
测量端口数 | 2/4端口 | |

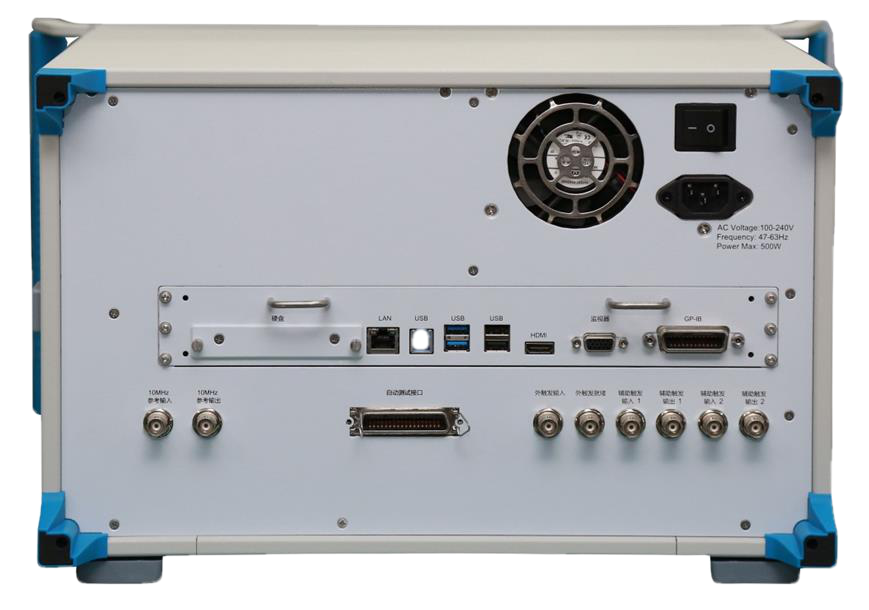

外设接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | |
操作系统 | Windows 7 | |
显示方式 | 12.1英寸16:10显示屏（配备电容式多点触控功能） | |
外形尺寸 | 宽´高´深≈426mm×266mm×400mm（不含底脚、把手） 宽´高´深≈516mm×280mm×490mm（含把手、底脚和后脚） | |
最大功耗 | 300W | |
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V研讨电 | |
最大重量 | 25kg | |

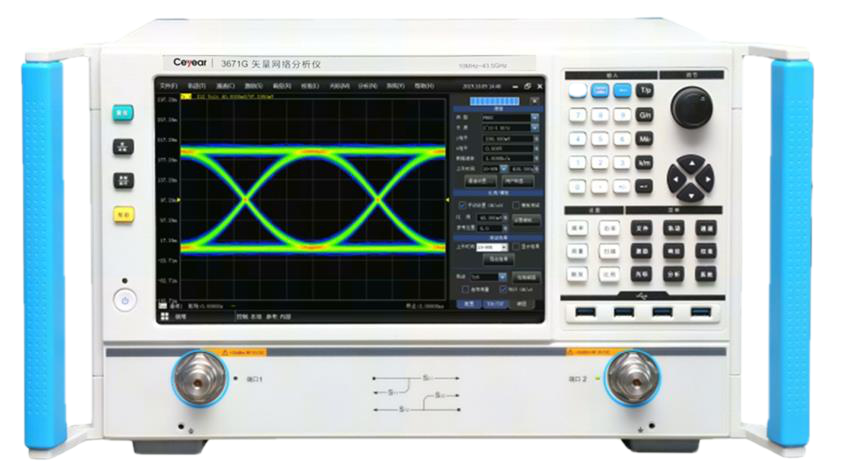

3671G技术规范
频率特性 | ||
频率范围 | 10MHz～43.5GHz | |
频率分辨率 | 0.1Hz | |
频率准确度 | ±1×10-7（23℃±3℃） | |
端口输出特性 | ||
最大输出功率 | +12dBm（10MHz～50MHz） +13dBm（50MHz～250MHz） +13dBm（250MHz～1GHz） +13dBm（1GHz～10GHz） +10dBm（10GHz～20GHz） +8dBm（20GHz～35GHz） +3dBm（35GHz～43.5GHz） | |
功率扫描范围 | 30dB（10MHz～50MHz） 33dB（50MHz～10GHz） 30dB（10GHz～20GHz） 28dB（20GHz～35GHz） 28dB（35GHz～43.5GHz） | |
网络参数特性 | ||
系统动态范围 （10Hz中频带宽） | 90dB（10MHz～50MHz） 98dB（50MHz～250MHz） 115dB（250MHz～1GHz） 128dB（1GHz～10GHz） 122dB（10GHz～20GHz） 118dB（20GHz～35GHz） 110dB（35GHz～43.5GHz） | |
有效方向性 | 42dB（10MHz～2GHz） 45dB（2GHz～20GHz） 38dB（20GHz～26.5GHz） | |
有效源匹配 | 40dB（10MHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～43.5GHz） | |
有效负载匹配 | 42dB（10MHz～2GHz） 45dB（2GHz～20GHz） 36dB（20GHz～43.5GHz） | |
反射跟踪 （1kHz中频带宽） | ±0.040dB（10MHz～50MHz） ±0.025dB（50MHz～2GHz） ±0.008dB（2GHz～20GHz） ±0.027dB（20GHz～43.5GHz） | |
传输跟踪 （1kHz中频带宽） | ±0.045dB（10MHz～50MHz） ±0.025dB（50MHz～2GHz） ±0.036dB（2GHz～20GHz） ±0.162dB（20GHz～43.5GHz） | |
其他 | ||
幅度迹线噪声 （-5dBm，1kHz中频带宽） | 0.2000 dB rms（10MHz～50MHz） 0.0200 dB rms（50MHz～100MHz） 0.0200 dB rms（100MHz～500MHz） 0.0030 dB rms（500MHz～26.5GHz） 0.0030 dB rms（26.5GHz～43.5GHz） | |
相位迹线噪声 （-5dBm，1kHz中频带宽） | 1.000 deg rms（10MHz～50MHz） 1.000 deg rms（50MHz～100MHz） 0.500 deg rms（100MHz～500MHz） 0.020 deg rms（500MHz～26.5GHz） 0.030 deg rms（26.5GHz～43.5GHz） | |
中频带宽 | 1Hz～30MHz | |
幅度显示分辨率 | 0.001dB/div | |
相位显示分辨率 | 0.01°/div | |
参考电平幅度 设置要求值 | -500～+500dB | |
参考电平相位 设置要求值 | -500～+500° | |
扫描时间 | 46ms（全频段扫描，201点，600kHz中频带宽，校准关，典型值） | |
最大扫描点数 | 200001点 | |
一般特性 | ||
端口接头形式 | 2.4mm（阳头） | |
系统阻抗 | 50欧姆 | |
测量端口数 | 2/4端口 | |
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | |
操作系统 | Windows 7 | |
显示方式 | 12.1英寸16:10显示屏（配备电容式多点触控功能） | |
外形尺寸 | 两端口机型 宽´高´深≈426mm×266mm×400mm （不含底脚、把手） 宽´高´深≈516mm×280mm×490mm（含把手、底脚和后脚） | 四端口机型 宽´高´深≈426mm×266mm×450mm （不含底脚、把手） 宽´高´深≈516mm×280mm×540mm（含把手、底脚和后脚） |
最大功耗 | 300W | |
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V研讨电 | |
最大重量 | 28kg | |
