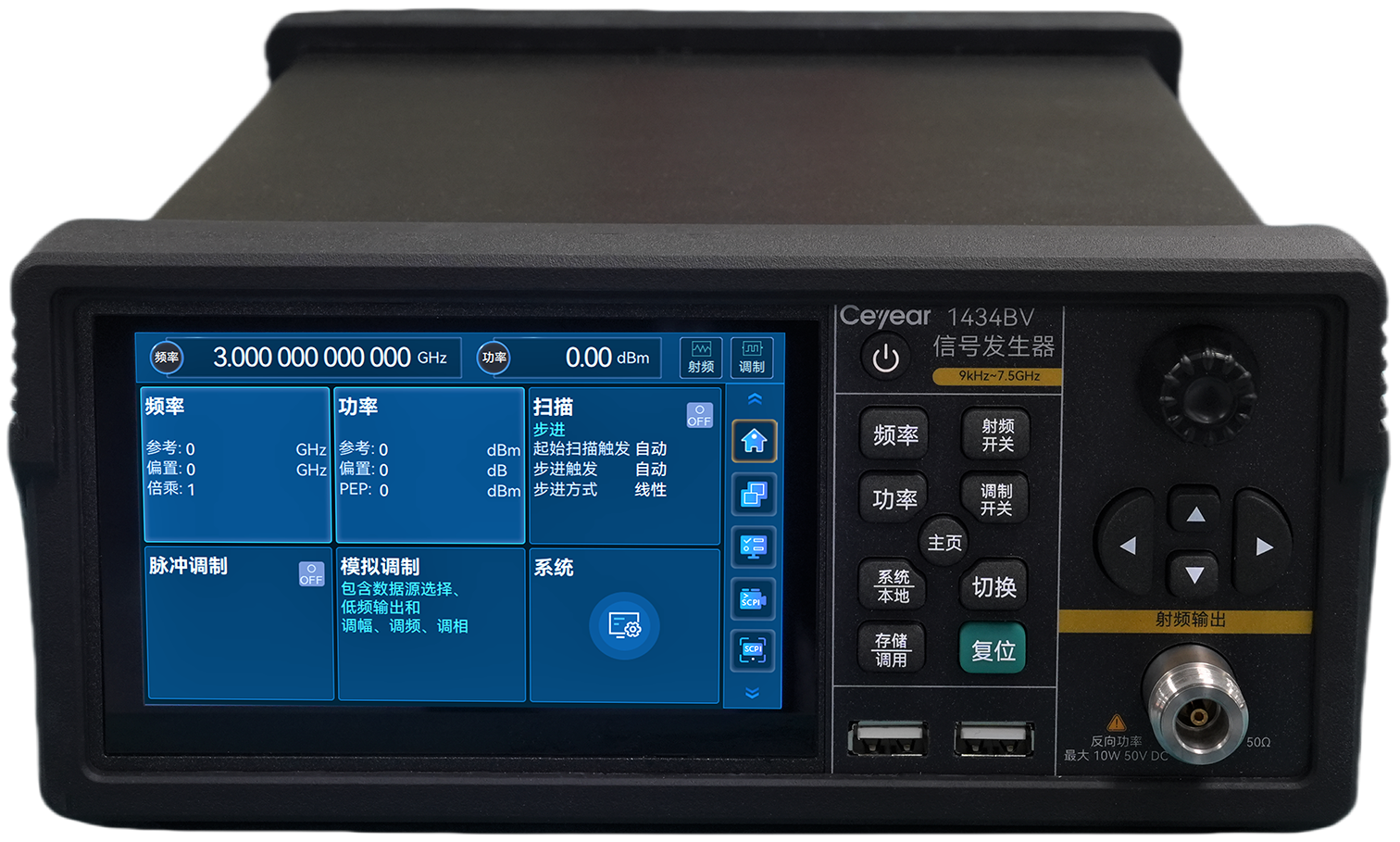

技术规范
频率特性 | |||||||||||||||||
频率范围 | 1434AV信号发生器 9kHz~3GHz （1434AV-H20-06: 9kHz～6GHz）
1434BV信号发生器 9kHz~7.5GHz | 频率 | N（内部YO谐波次数） | ||||||||||||||
9kHzf≤250MHz | 1/8 | ||||||||||||||||
250MHz＜f≤312.5MHz | 1/32 | ||||||||||||||||
312.5MHz＜f≤625MHz | 1/16 | ||||||||||||||||
625MHz＜f≤1.25GHz | 1/8 | ||||||||||||||||
1.25GHz＜f≤2.5GHz | 1/4 | ||||||||||||||||
2.5GHz＜f≤5GHz | 1/2 | ||||||||||||||||
5GHz＜f≤7.5GHz | 1 | ||||||||||||||||
频率分辨率 | 0.001Hz | ||||||||||||||||
频率准确度 | ±3×10-8 （出厂校准准确度，25℃±10℃） | ||||||||||||||||
频率切换时间 | ≤5ms | ||||||||||||||||
时基老化率 （典型值注1） | ±5×10-10/天（陆续在通电30天后），±5×10-8/年 | ||||||||||||||||
参考输出 | 频率 | 10MHz | 1GHz | ||||||||||||||
功率 | >+4dBm，至50Ω负载 | 功率>-10dBm，阻抗50Ω | |||||||||||||||
参考输入 | 频率 | 1～100MHz，步进1MHz | 1GHz | ||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | -10dBm～+5dBm，输入阻抗50Ω | |||||||||||||||
扫描特性 | |||||||||||||||||
扫描模式 | 步进扫描、列表扫描 | ||||||||||||||||
功率特性 | |||||||||||||||||
最小功率 (25℃±10℃) | 9kHz≤f≤100kHz：-90.0dBm f ＞100kHz：-120.0dBm | ||||||||||||||||
最大功率注3 （陆续在波， 25±10℃） | 频段 | 标配 | |||||||||||||||
9kHz≤f≤100kHz | ≥+5.0 dBm | ||||||||||||||||
100kHz＜f≤1MHz | ≥+15.0 dBm | ||||||||||||||||
1MHz＜f≤3GHz | ≥+20.0 dBm | ||||||||||||||||
3GHz＜f≤7.5GHz | ≥+15.0 dBm | ||||||||||||||||
功率准确度 （25±10°C） | 功率（dBm） 频率 | -120 ≤ P ≤ -90 （测量值注2） | -90 ＜ P ≤ -50 | -50 ＜ P ≤ Pmax | |||||||||||||
9kHz≤f≤1MHz | — | ±0.9dB | ±0.7dB | ||||||||||||||
1MHz＜f≤7.5GHz | ±1.6dB | ±0.9dB | ±0.7dB | ||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||
输出阻抗 | 50Ω（额定值注3） | ||||||||||||||||
源驻波比 （内稳幅，典型值） | 100kHz≤f≤6GHz | ＜1.6 | |||||||||||||||
6GHz＜f≤7.5GHz | ＜1.8 | ||||||||||||||||
最大 反向功率 | 频率 | AC | DC | ||||||||||||||
1MHz≤f≤1GHz | 50W | 50V | |||||||||||||||
1GHz＜f≤2GHz | 25W | 50V | |||||||||||||||
2GHz＜f≤7.5GHz | 10W | 50V | |||||||||||||||
频谱纯度注4 | |||||||||||||||||
谐波 （+10dBm与最大功率两者中的较小者） | 100kHz≤f≤6GHz | ＜-30dBc | |||||||||||||||
6GHz＜f≤7.5GHz | ＜-55dBc | ||||||||||||||||
分谐波 （+10dBm与最大功率两者中的较小者） | 9kHz≤f≤6GHz | <-80dBc | |||||||||||||||
6GHz＜f≤7.5GHz | <-55dBc | ||||||||||||||||
非谐波 （在0dBm处，10kHz频偏以远） | 9kHz≤f≤250MHz | ＜-56dBc | |||||||||||||||
250MHz＜f≤5GHz | ＜-70dBc | ||||||||||||||||
5GHz＜f≤7.5GHz | ＜-64dBc | ||||||||||||||||
单边带 相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） | 频偏 频率 | 10kHz/20kHz | |||||||||||||||
100MHz | ＜-119 | ||||||||||||||||
500MHz | ＜-122 | ||||||||||||||||
1GHz | ＜-122 | ||||||||||||||||
3GHz | ＜-108 | ||||||||||||||||
6GHz | ＜-102 | ||||||||||||||||
7.5GHz | ＜-102 | ||||||||||||||||
调制特性 | |||||||||||||||||
频率调制 （f≥10MHz） | 最大频偏：N×4MHz（N为基波谐波次数） 准确度（1kHz调制率，频偏N×500kHz）：< ±(2.0%×设置频偏+20Hz) 调制率（3dB带宽，N×500kHz频偏）：DC～100kHz 失真（1kHz调制率，频偏N×500kHz）：< 0.4% | ||||||||||||||||
相位调制 （f≥10MHz） | 最大相偏： N×5rad（N为基波谐波次数） 准确度（1kHz调制率，相偏N×5rad）：< ±(2.0%×设置相偏+0.01 rad) 调制率（3dB带宽，相偏N×5rad）：DC～100kHz 失真（1kHz调制率，相偏N×5rad）：< 0.4% | ||||||||||||||||
幅度调制 （f≥10MHz） | 最大深度：＞90％ 准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1％） 调制率（3 dB带宽，30%调制深度）：DC～100kHz 失真（1kHz调制率， 30%调制深度）：< 2.0% | ||||||||||||||||
脉冲调制 （f≥50MHz） | 开关比 | ≥80dB | |||||||||||||||
上升下降时间 | ≤15ns | ||||||||||||||||
重复频率 | 0.023Hz～25MHz | ||||||||||||||||
最小脉宽 | 20ns | ||||||||||||||||
低频输出 | 波形 | 正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 | |||||||||||||||
频率范围 | 正弦波、双正弦、扫频正弦 | 0.1Hz～10MHz | |||||||||||||||
方波、三角波、锯齿波 | 0.1Hz～1MHz | ||||||||||||||||
幅度 | 1mVpp～5Vpp | ||||||||||||||||
矢量调制精度 （EVM，RMS%，校准后，0dBm，25℃±10℃） | 通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）： ＜1.0%（100MHz＜f≤7.5GHz） WCDMA（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式）： ＜1.0%（2GHz，0dBm） 5GNR：（Test Model 3.1a，100MHz，256QAM，30kHz SCS）： ＜1.0%（100MHz，3GHz） | ||||||||||||||||
邻道功率比（ACLR，校准后，25℃±10℃） | WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式） ＞60dBc (2GHz，0dBm） 5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS） ＞50dBc (3GHz，0dBm）） | ||||||||||||||||
内部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz、7.5GHz） 标配：120MHz（多音，音调数量51，载波≥300MHz，频率间隔2.4MHz）； 选件H31-240：240MHz（多音，音调数量51，载波≥900MHz，频率间隔4.8MHz） | ||||||||||||||||
外部调制带宽 | （载波3GHz，7GHz） 标配：240MHz（稳幅开环，I通道输入500mVpp正弦波，频响±5.0dB） | ||||||||||||||||
内部基带 信号发生器 （额定值） | 通道数：2（I 和 Q） 最大码元速率： 标配：37.5Msps 选件 H31-240：75Msps 基带波形内存：1G 样点（4GByte存储容量） EVM：<0.5%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK） | ||||||||||||||||
基带模式：数字调制、多音调制、任意波、脉内调制 数字调制生成方式：实时基带 数字调制数据源：PN序列、自定义序列、文件码流 数字调制格式： PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE QAM：16、32、64、128、256、512、1024、2048、4096 FSK：2、4、8、16、32、64、自定义FSK APSK：16APSK、32APSK ASK、MSK、自定义IQ文件 多音调制最大频率间隔（H31-240）：240MHz 任意波调制最大时钟频率（H31-240）：300MHz | |||||||||||||||||
触发模式：陆续在、单次、门控 触发源：键触发、外部 触发类型：自动、触发、实时、单次忽略重复触发、单次缓冲重复触发、单次实时重复触发、门控高有效、门控低有效 | |||||||||||||||||
任意波标记: 标记接口数：2 标记类型：不变（文件头自定义）、起始、脉冲、预定义样式、固定开关比 | |||||||||||||||||
一般特性 | |||||||||||||||||
射频 输出端口 | N型（阴），阻抗50Ω | ||||||||||||||||
外形尺寸（宽×高×深） | 公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： （213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm | ||||||||||||||||
重量 | ＜6kg（型号、选件配置不同，重量不同） | ||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | ||||||||||||||||
功耗 | ＜100W | ||||||||||||||||
温度范围 | 工作温度：0℃～+40℃；存储温度：-40℃～+70℃ | ||||||||||||||||
注：
1、 典型值是指不在产品“保证指标”范围之内的其它产品性能信息，大约80%的仪器在20℃～30℃的温度范围内可达到的性能指标，典型值不包括测量过程中的不确定因素；
2、 测量值为某台仪器的实测数据，具有一定代表性，仅供用户参考，不做考核；
3、 额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能；
4、 频谱纯度指标为点频无调制模式。
